Hace mucho tiempo comenté la existencia del adaptador VGA 666 , sobre su precio y comenté que solo se vendía en kit. Ahora podéis conseguirlo por ejemplo, desde la tienda de Banggood. Este que os presento y os explico como configurar.
Como curiosidad, sabed que detrás de ese nombre tan satánico se esconde que se usan 6 bits para configurar cada canal de colores. O sea, 6 para el Rojo, 6 para el Verde y otros 6 para el Azul.
- Soporte para Raspberry Pi 3B / 2B / B+ / A+.
- Resoluciones de salida VGA: desde 640 x 480 hasta 1920 x 1024 at 60 fps.
- Con 6 bits por canal, tendrás un máximo de 262144 colores.
- Fácil de usar. Fácil de configurar. Dimensiones: 64,00 x 32,3 mm.
- Información: http://wiki.52pi.com/index.php/VGA666_Module_For_RPi_SKU:EP-0073
Última actualización el 2023-09-20 / Enlaces de afiliados / Imágenes de la API para Afiliados
Con las versiones actuales del kernel, ya no es necesario hacer casi ninguna configuración. En Raspbian por ejemplo sería así. Editamos el fichero de texto /boot/config.txt desde Windows o desde Linux o incluso desde Raspbian usando nano desde una Terminal local o remota por SSH:
sudo nano /boot/config.txt
Allí añadimos lo siguiente al final:
dtoverlay=vga666 enable_dpi_lcd=1 display_default_lcd=1
Debemos asegurarnos con raspi-config que las opciones de SPI e I2C están desactivadas: Disabled
Al reiniciar conectado a una pantalla VGA o monitor CRT usando el adaptador VGA 666, deberá arrancar con resolución de 640×480.
Hay que tener en cuenta que aunque esta configuración deja libre el HDMI y se pueden tener configuraciones de dos pantallas, o sea, dual display. Esto no es del todo igual que en un PC. Aquí el sistema operativo no es capaz de gestionar esos modos duales y solo se puede hacer a nivel de aplicación. Eso quiere decir que solo cuando el programa esté desarrollado para soportar esta función la podremos usar. Por tanto, es menos útil de lo que os pueda parecer.
Otras resoluciones mayores a VGA
Para otras resoluciones tenemos las siguientes opciones a añadir a fichero /boot/config.txt , por ejemplo para 1280×1024:
#para 1280 x 1024 @ 60Hz dpi_group=2 dpi_mode=35
Otra opción sería usar FullHD a 1080p:
#para 1920x1080 60Hz (1080p) dpi_group=2 dpi_mode=82
O para una SVGA:
#para 1024x768 60Hz dpi_group=2 dpi_mode=16
O la clásica de 800×600 :
#para 800x600 60Hz dpi_group=2 dpi_mode=9
La pantalla tiene un ligero flickeringpor lo elemental de la conversión de la señal digital a analógica. Sin embargo, creo que eso también le da un encanto de cara a usarla con un monitor CRT para emulación y retrogaming. En el siguiente vídeo podéis verlo más o menos.
- Soporte para Raspberry Pi 3B / 2B / B+ / A+.
- Resoluciones de salida VGA: desde 640 x 480 hasta 1920 x 1024 at 60 fps.
- Con 6 bits por canal, tendrás un máximo de 262144 colores.
- Fácil de usar. Fácil de configurar. Dimensiones: 64,00 x 32,3 mm.
- Información: http://wiki.52pi.com/index.php/VGA666_Module_For_RPi_SKU:EP-0073
Última actualización el 2023-09-20 / Enlaces de afiliados / Imágenes de la API para Afiliados

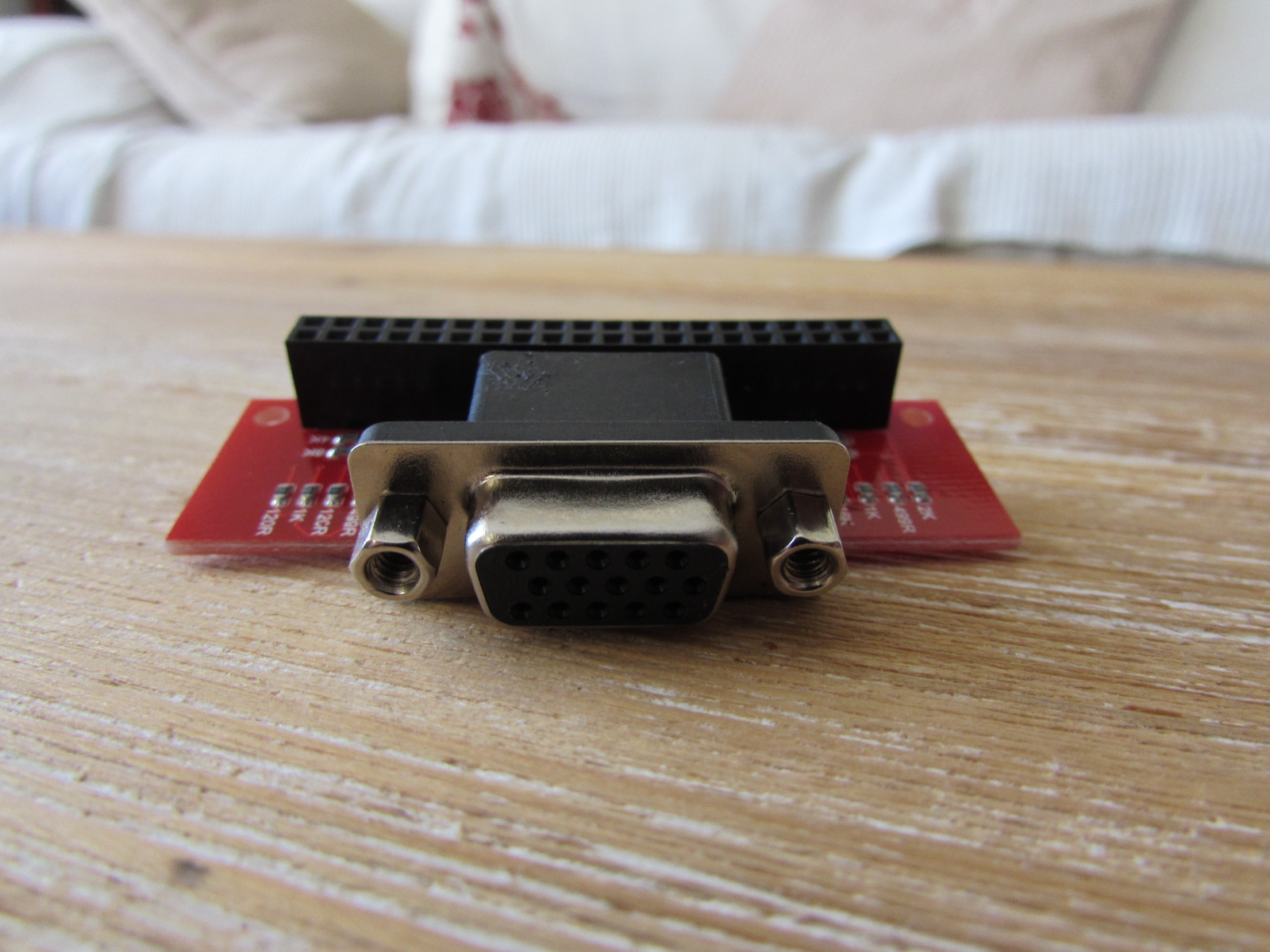

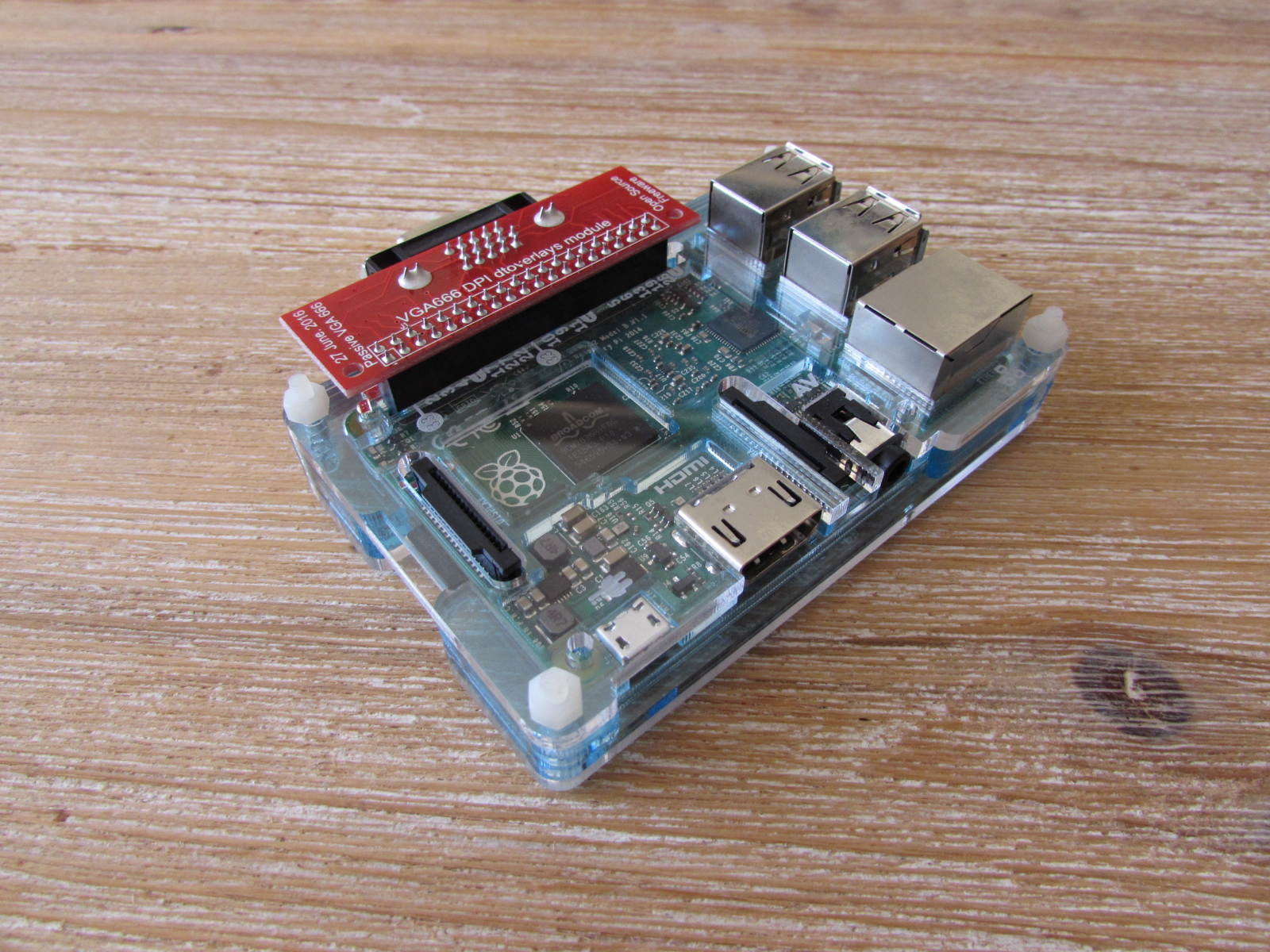

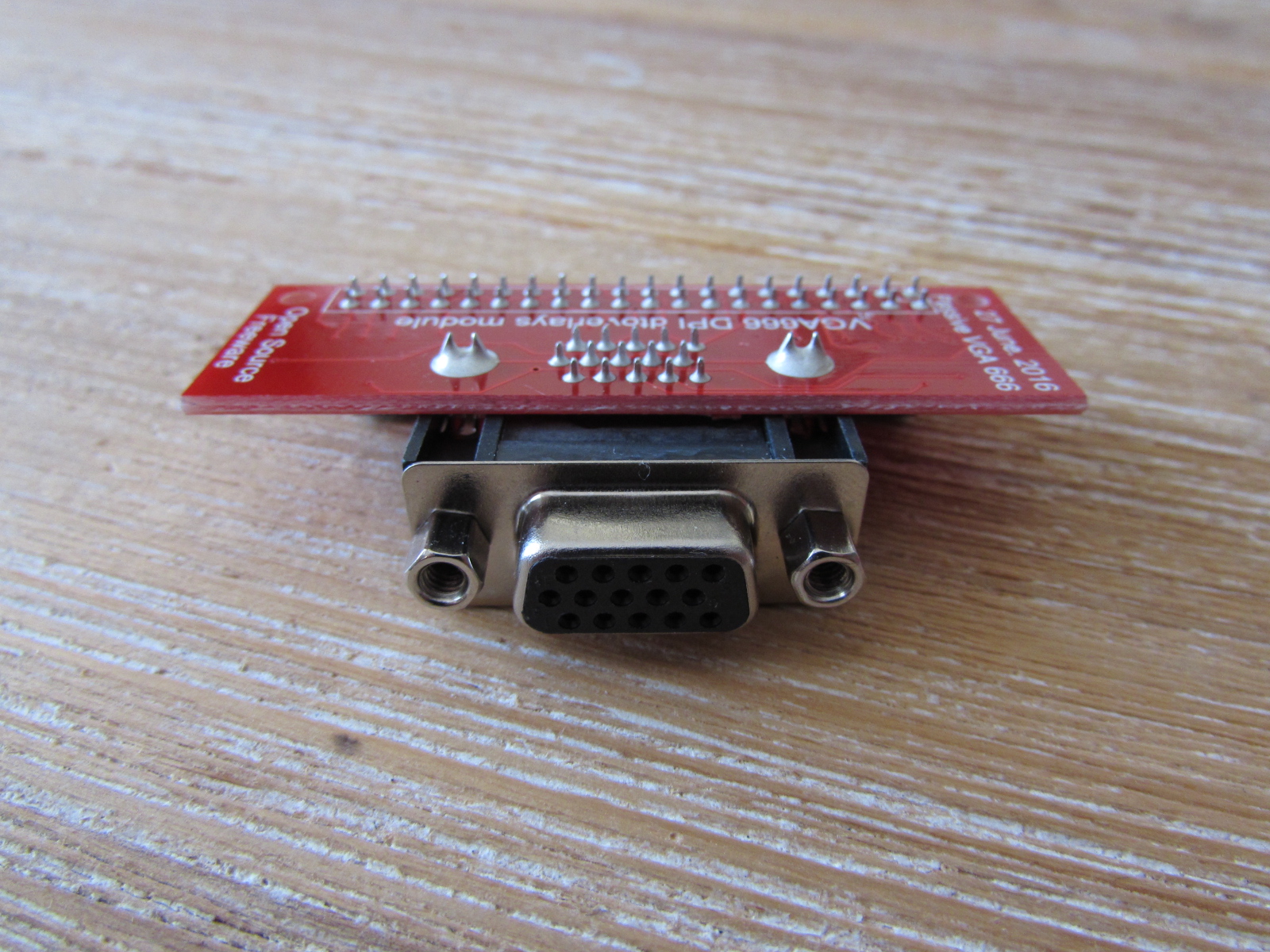

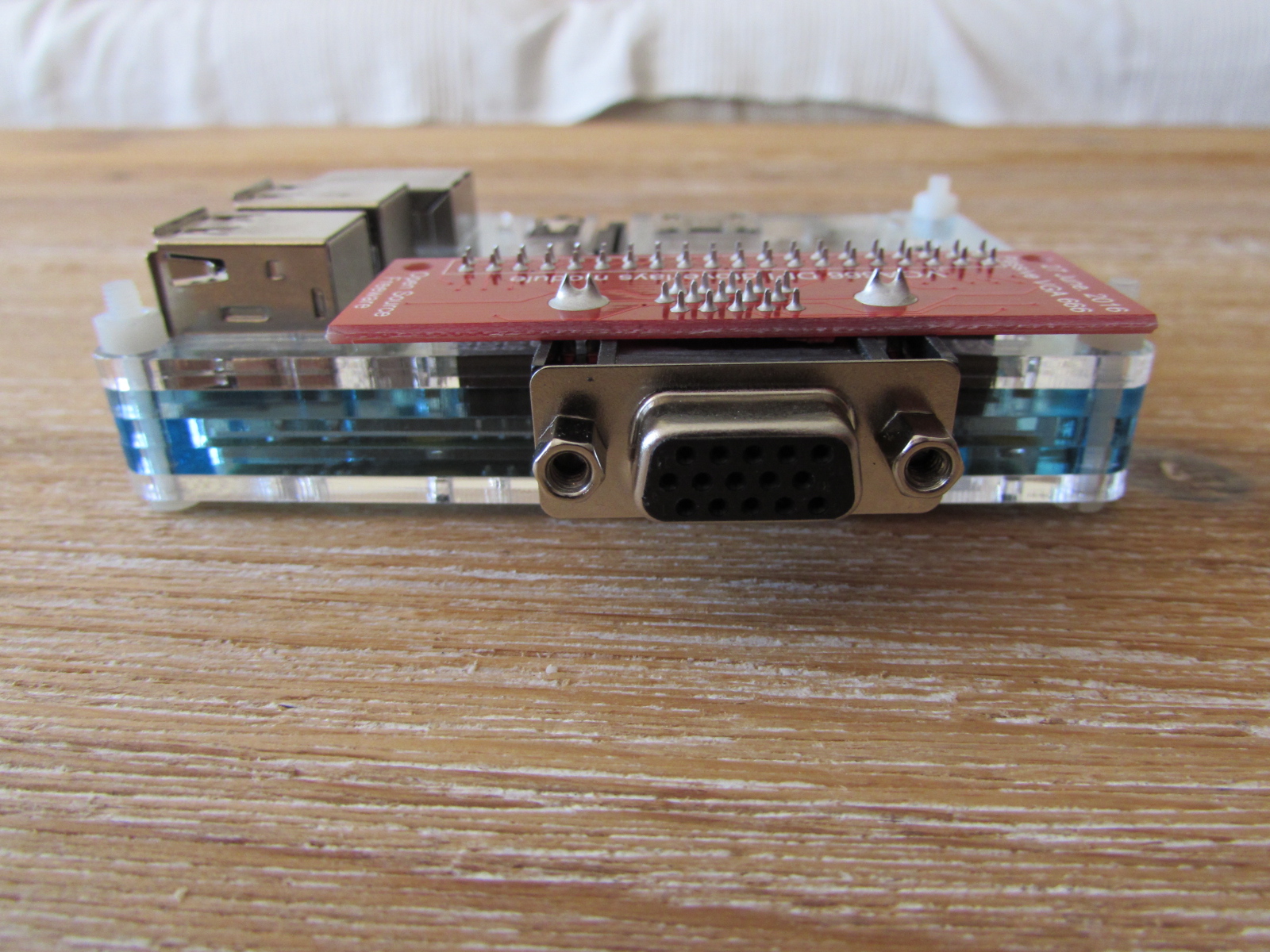

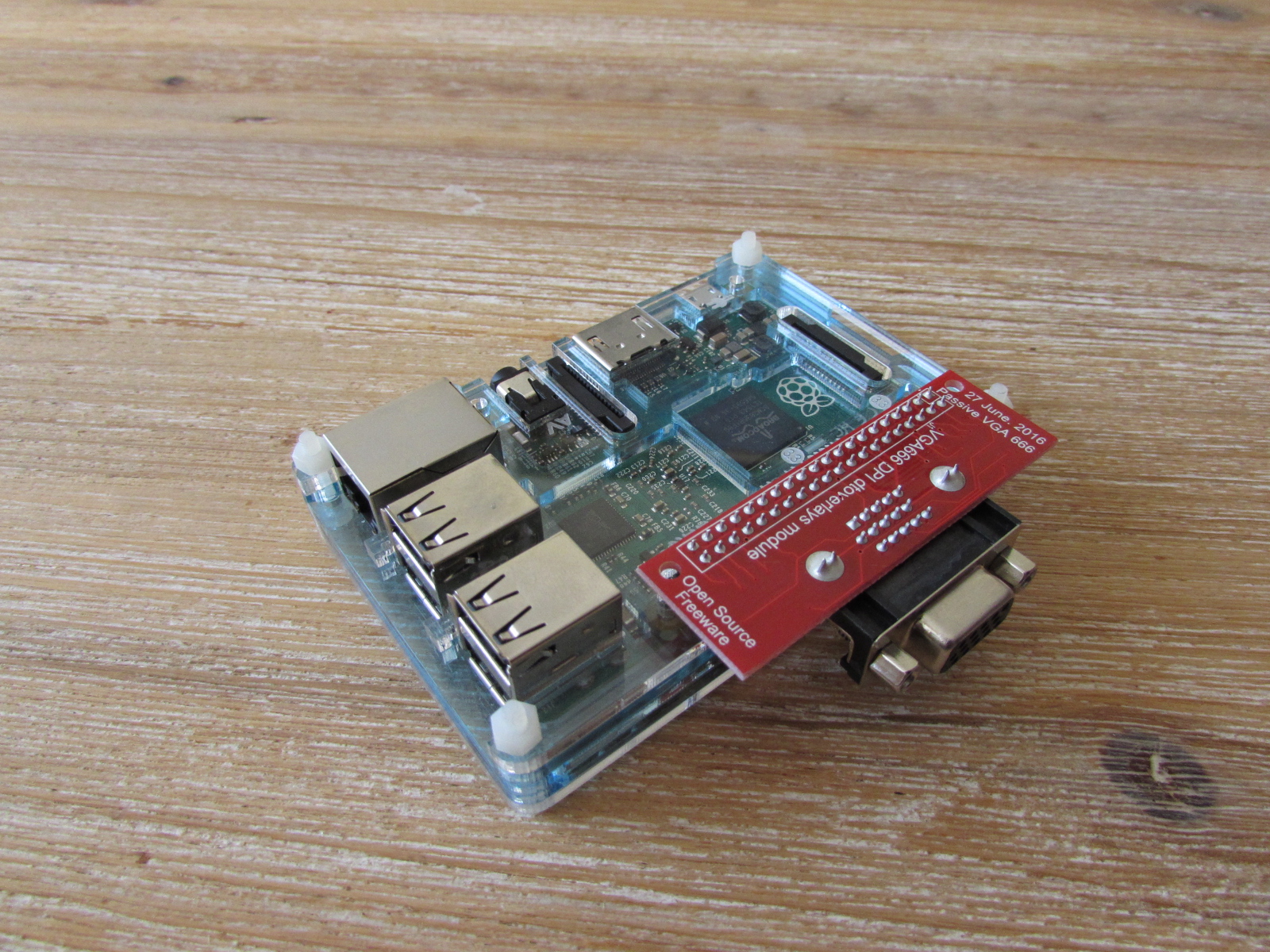

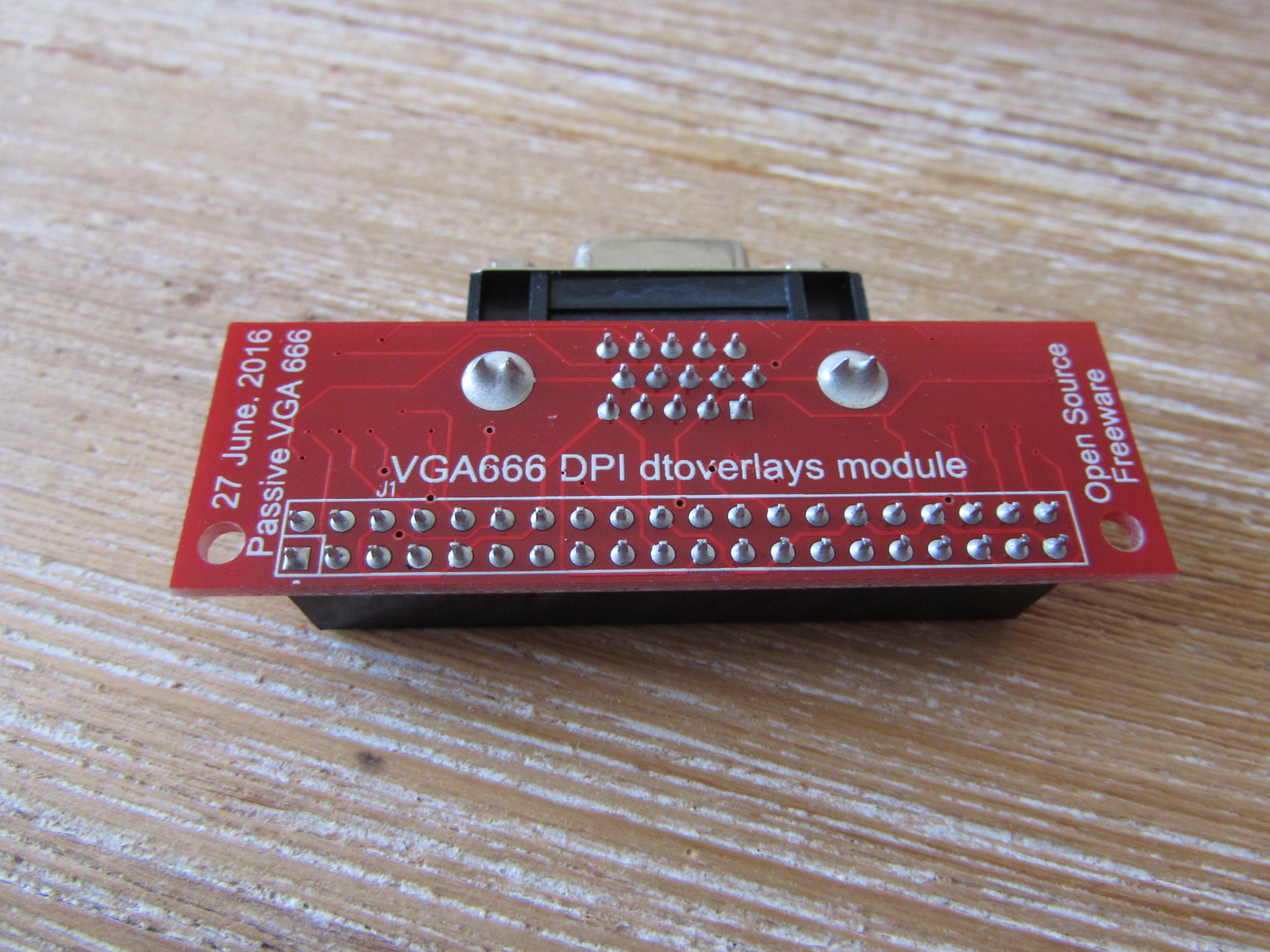

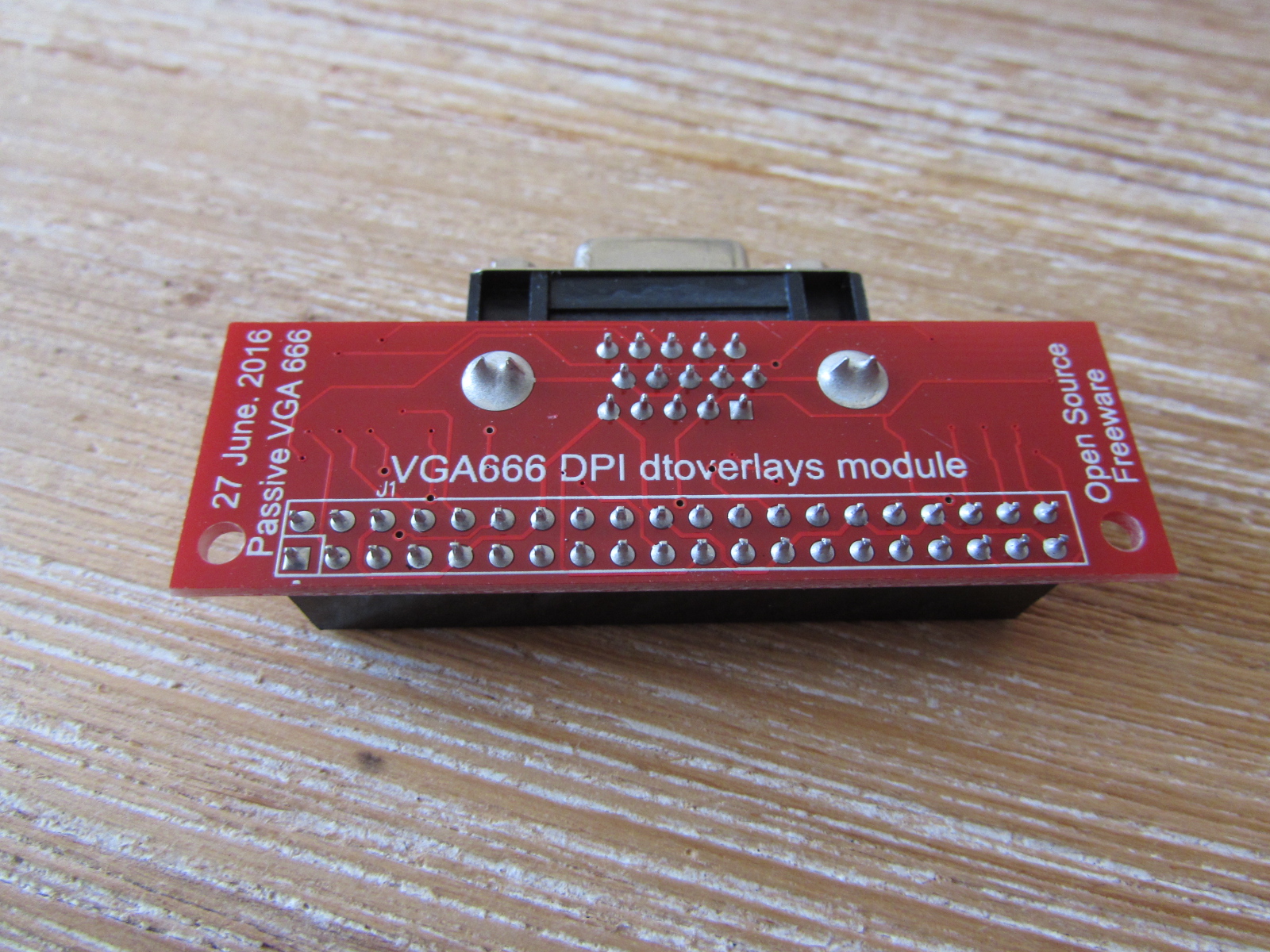

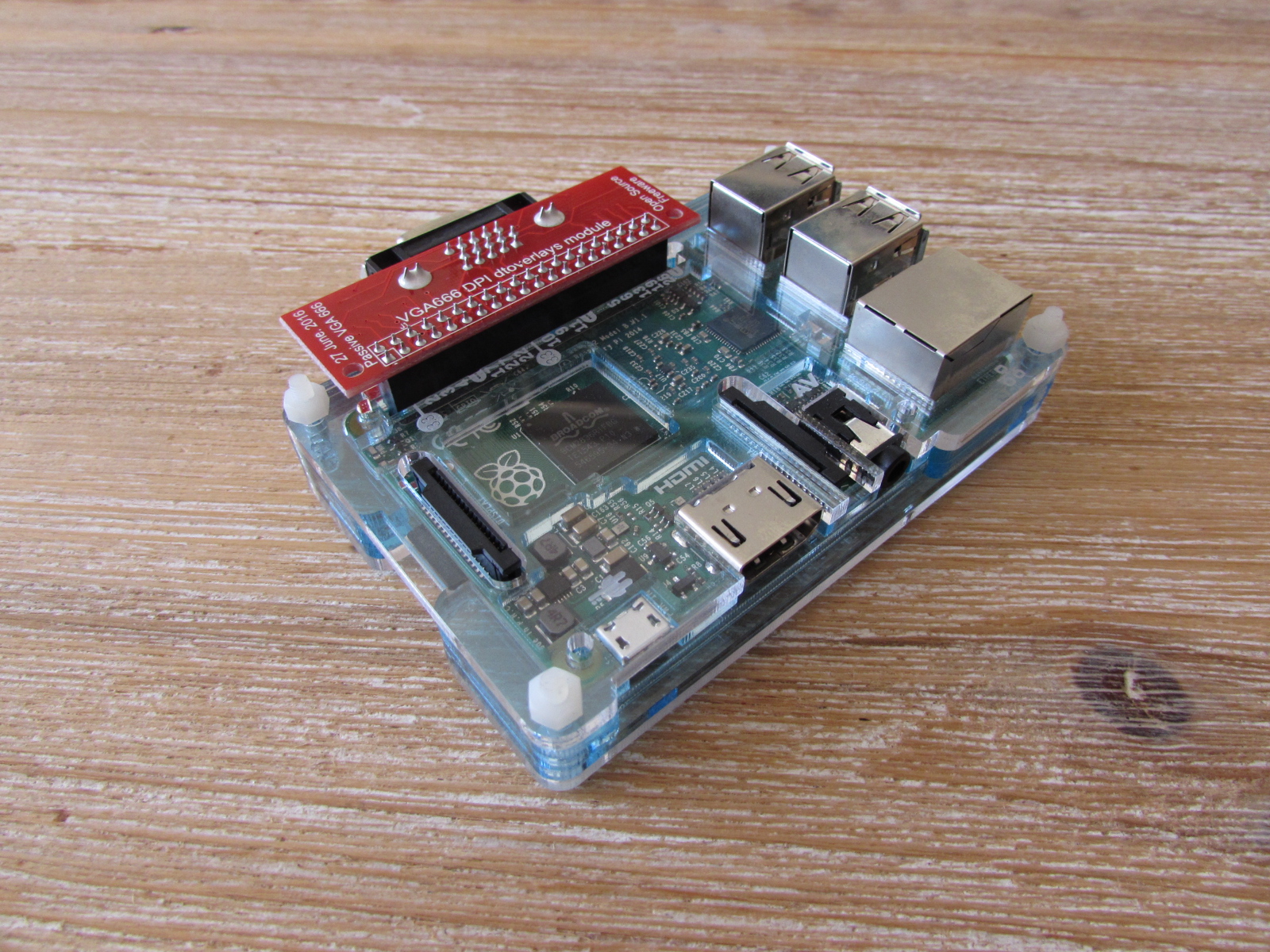

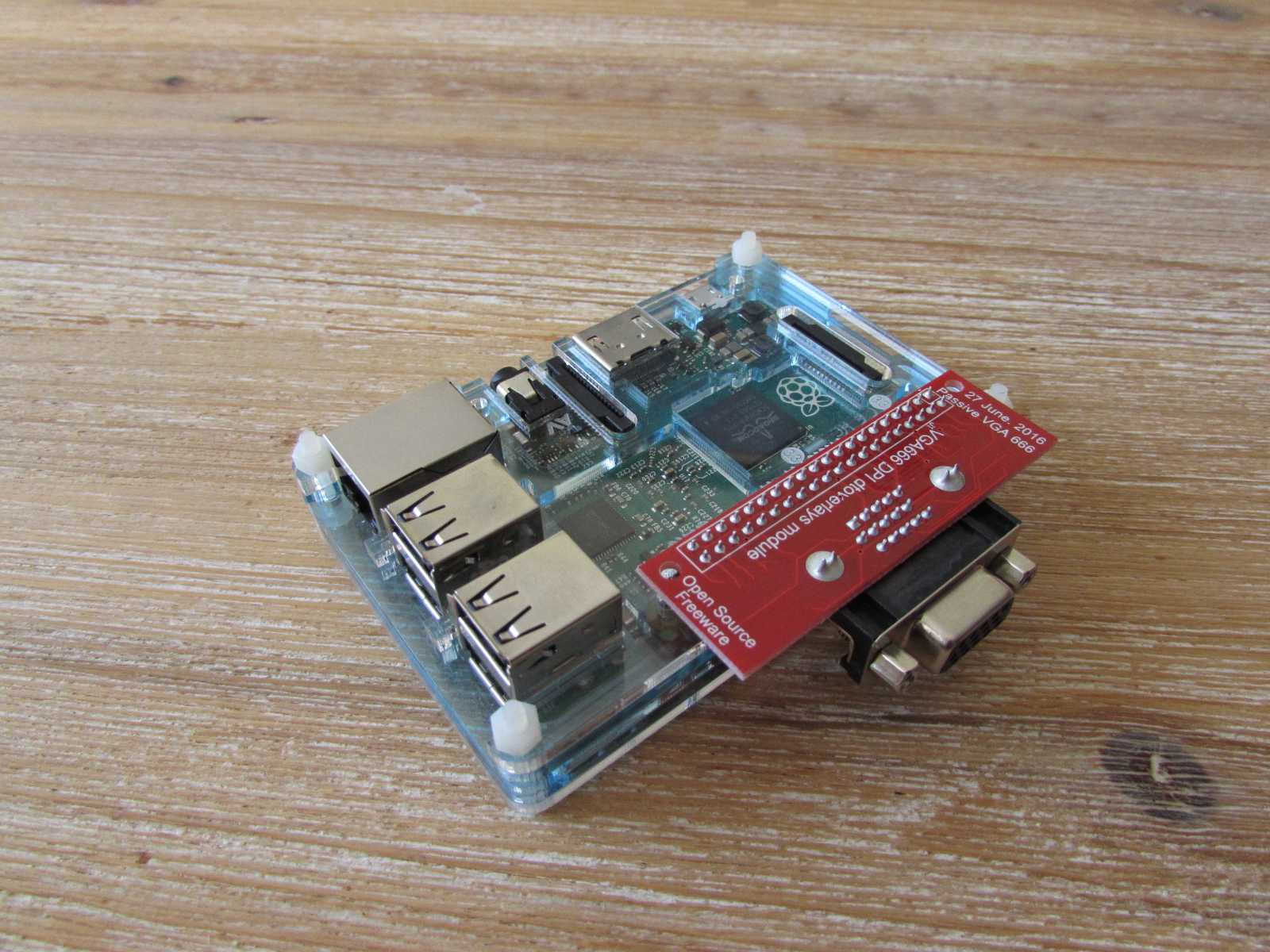

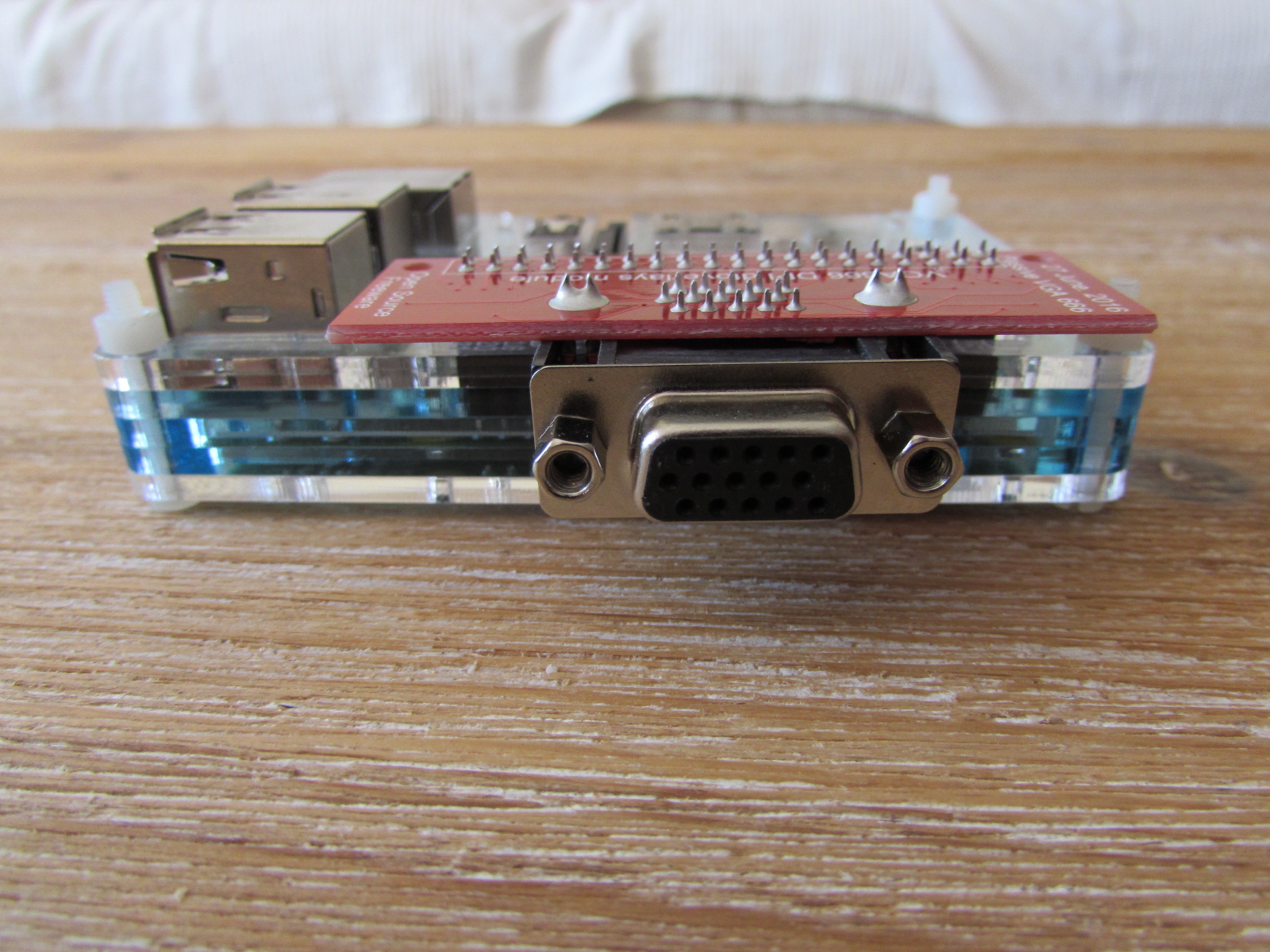

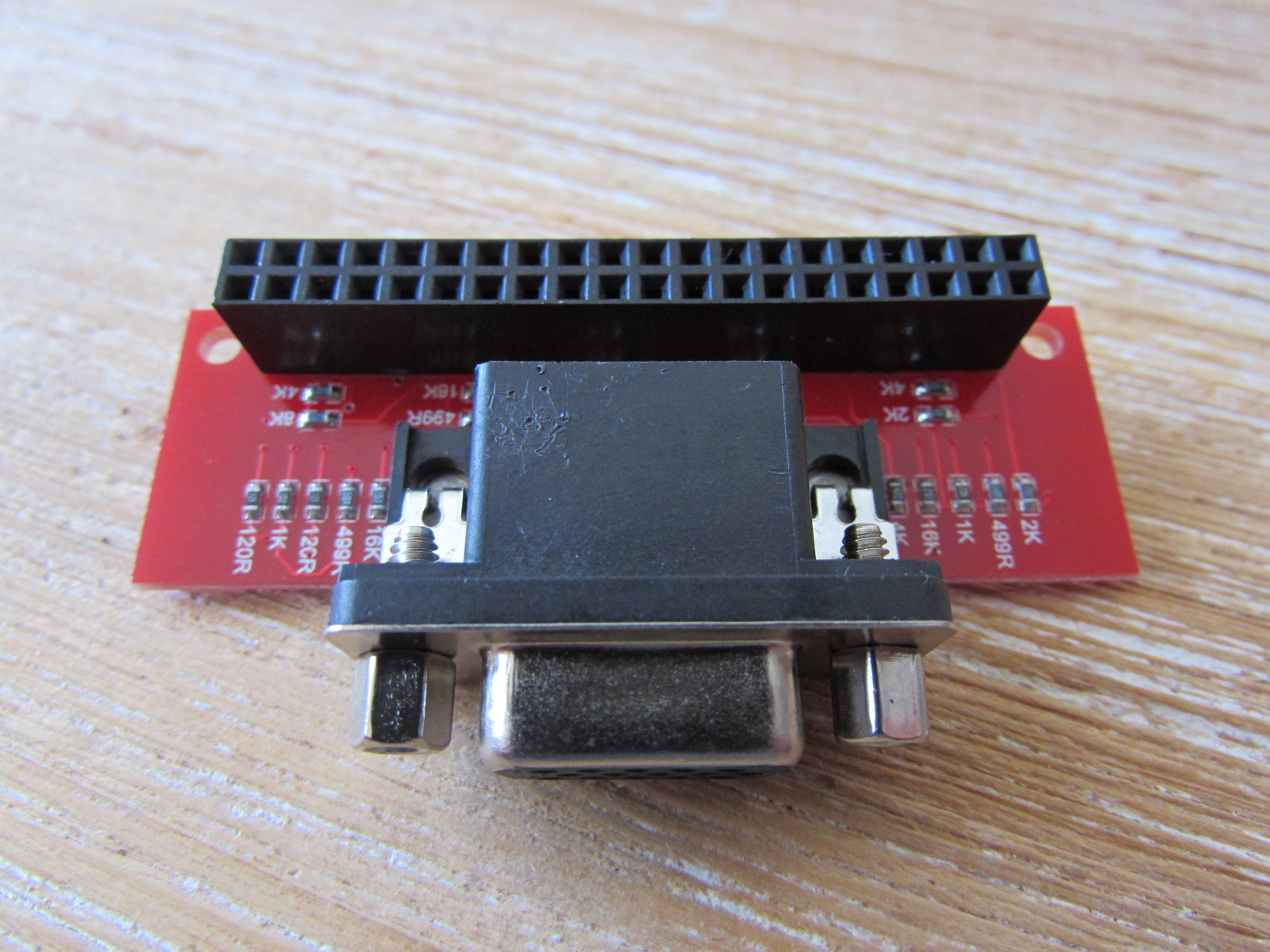

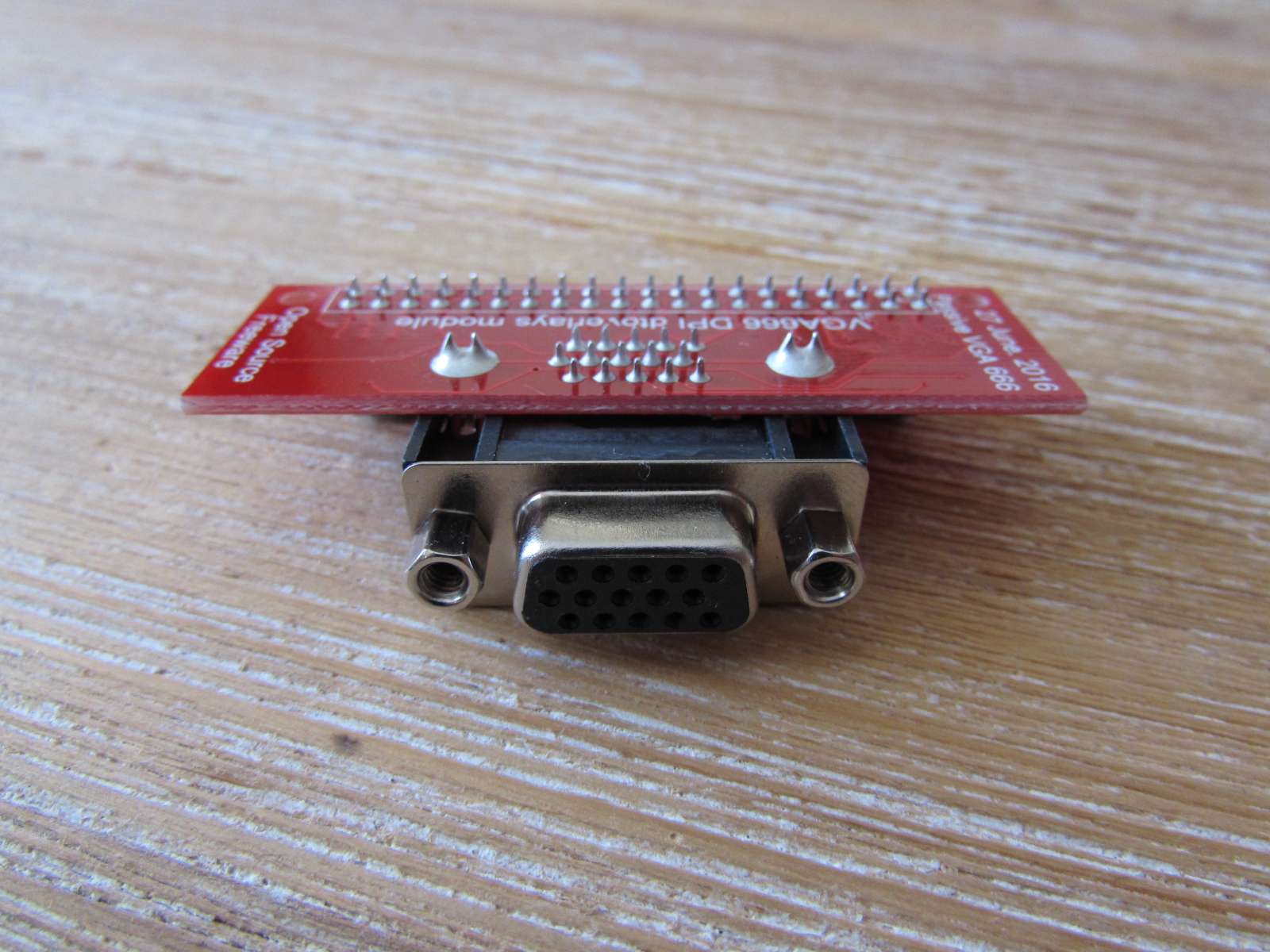

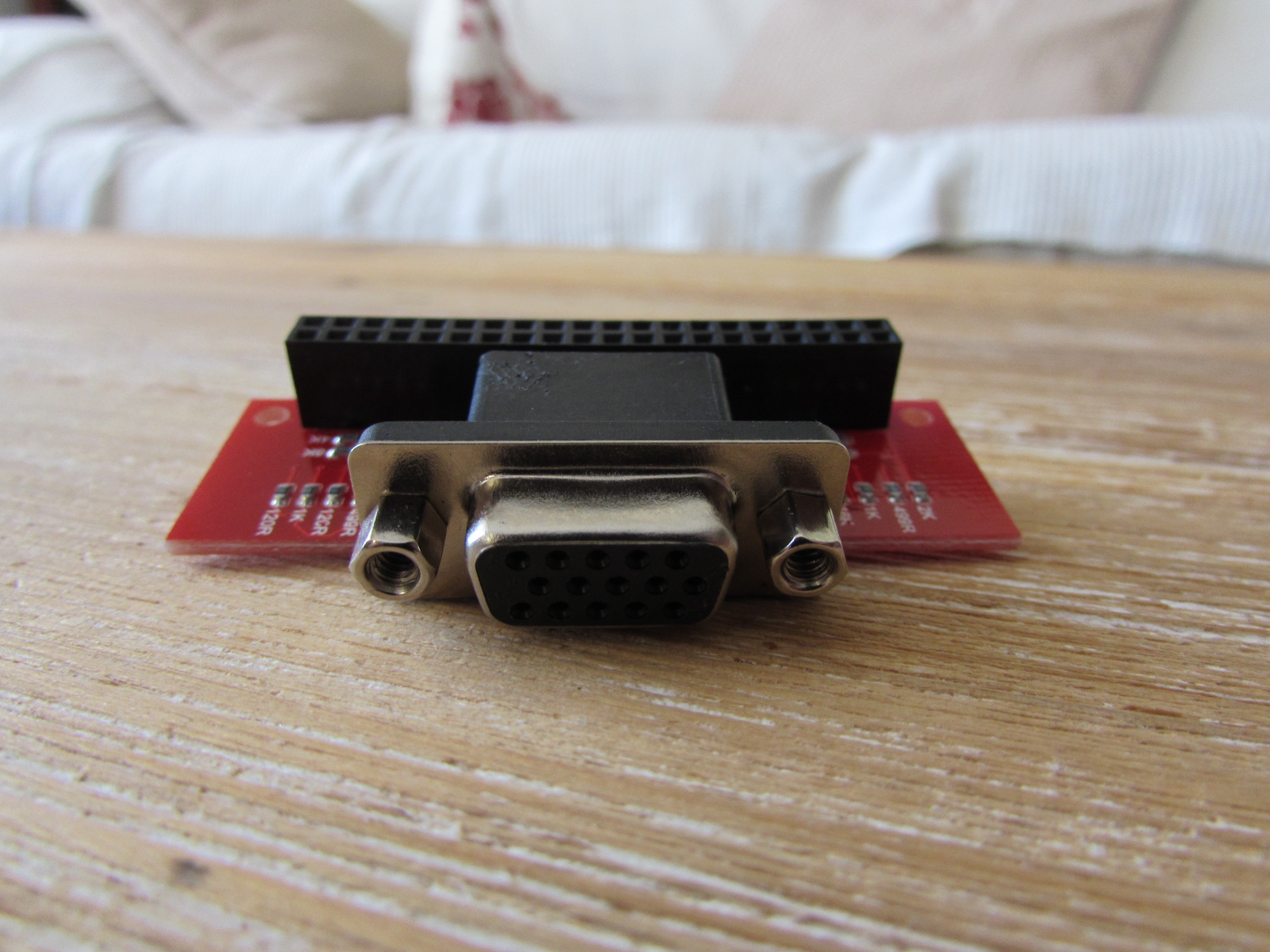

Galería de Fotos del VGA 666

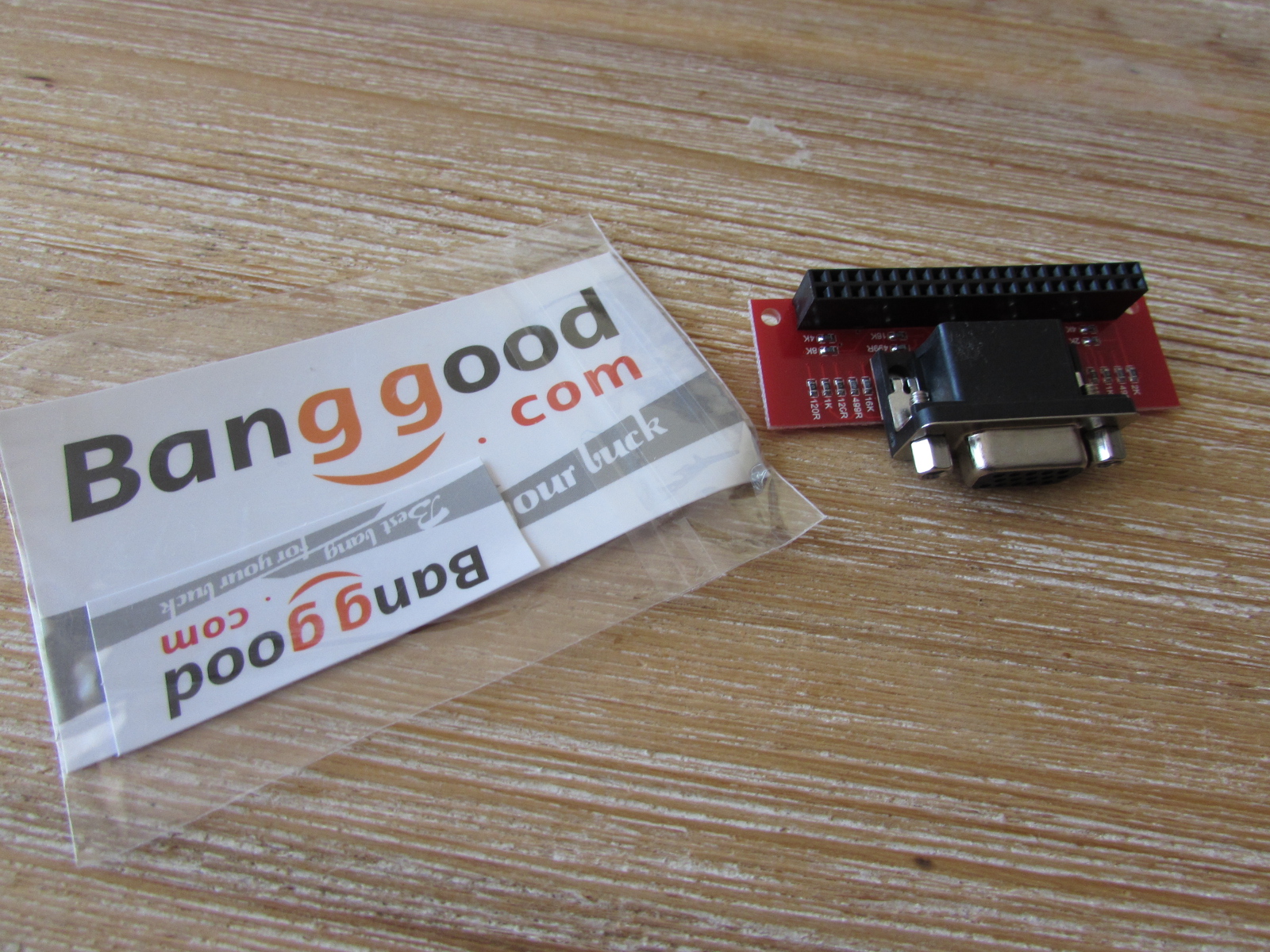

Si os ha gustado lo tenéis en Banggood por menos de 5€ con envío incluido.
O en Amazon también pero suele estar más caro: VGA 666 Adapter Board For Raspberry Pi 3B / 2B / B+ / A+. Neat and Very Useful Solution For Using a VGA Screen/monitor With Your Raspberry Pi and is Far Cheaper Than an HDMI to VGA Adapter or Similar.
Más info en este hilo del foro oficial: https://www.raspberrypi.org/forums/viewtopic.php?f=91&t=94424&start=50#p878409
