Probando la Wio Terminal de Seeed Studio

by Leave a Comment

Esta semana recibí un Wio Terminal de Seeed Studio que me habían ofrecido para probarlo. Se trata de un microcontrolador programable todo en uno que incluye: la caja plástica, sensores, botones y una pantalla LCD. El producto es una idea y desarrollo propia e la empresa Seee Studio y para los que no conozcan  esta empressa les hago un resumen.

Seeed es una plataforma para potenciar el desarrollo de hardware IoT que lleva funcionando desde hace 10 años ayudando a la comunidad maker a realizar sus proyectos y productos. Tienen una amplia gama de plataformas de hardware y módulos de sensores listos para ser integrados con las plataformas de IoT existentes. También fabrican PCB incluyendo el servicio de montaje de componentes. Además, Seeed Studio dispone de una amplia selección de componentes electrónicos ademas de hardware completo de otros fabricantes, incluyendo Arduino y Raspberry Pi. Especialmente los sistemas de Grove ayudan a los makers e ingenieros a evitar problemas de cables de arranque. Actualmente han desarrollado más de 280 módulos de Grove que cubren una amplia gama de aplicaciones que pueden satisfacer una variedad de necesidades.

En cierta forma lo veo como una fundación Raspberry Pi pero más general y con una visión más comercial ya que no es una fundación.

Volviendo al Wio Terminal para explicar un poco qué es y más cosas. Os pongo aquí un índice de todo:

Contenido:

wio terminal y raspberry pi 4

¿Qué es Wio Terminal?

La plataforma Wio (Wireless Input and Output) lleva funcionando desde finales de 2015 que Seeed la lanzó al mercado. Es una mezcla de Arduino con capacidades de conexión inalámbricas. Comentar que los dispositivos tipo Arduino, son más básicos que una Raspberry Pi, ya que son de tipo microcontrolador y lo que llevan es un solo programa que arranca al encenderla y se ejecuta continuamente. O sea, que no hay sistema operativo ni nada complejo. En lo que si se parecen es en las entradas y salidas que permiten conectarle sensores y actuadores para que los programas interactúen con el mundo exterior.

También te puede interesar ►   Raspi 4 y el USB-C Gate

La principal ventaja general frente a una Raspberry Pi, es su sencillez a la hora de hacer cosas directamente sin tener que gestionar el sistema operativo, hacer que la aplicación arranque al inicio y buscar los drivers que hagan funcionar el sensor o actuado conectado. Como inconveniente están sus limitaciones de potencia de cálculo, pero vamos que eso no se espera que se necesite ya que es una filosofía de uso completamente distinta.

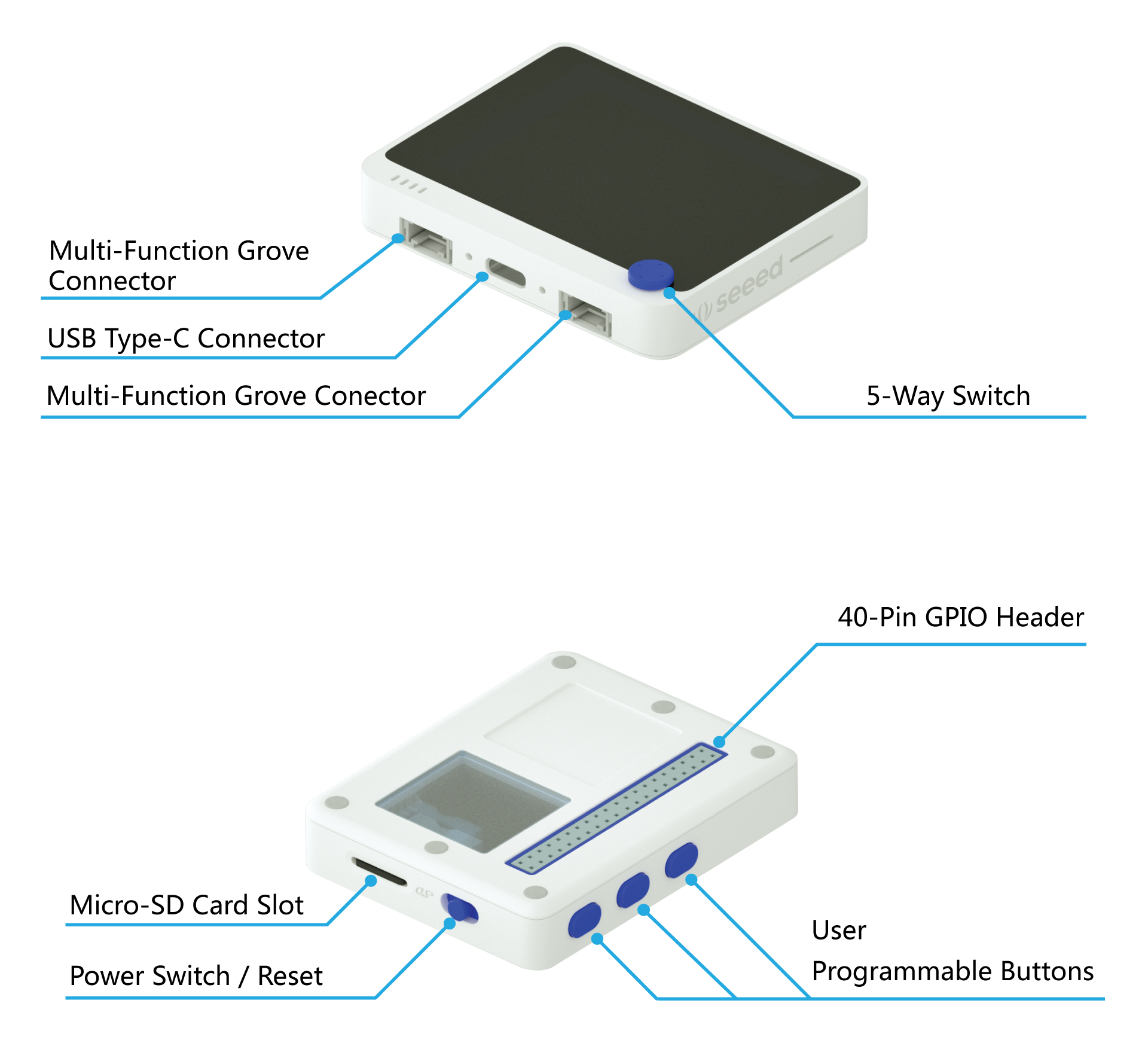

El Wio Terminal además es un producto completo e independiente, que una vez programado tiene sus sensores propios, además de los conectores Grove para ampliarlo, botones programables, un minijoystick, pantalla, lector de microSD, …

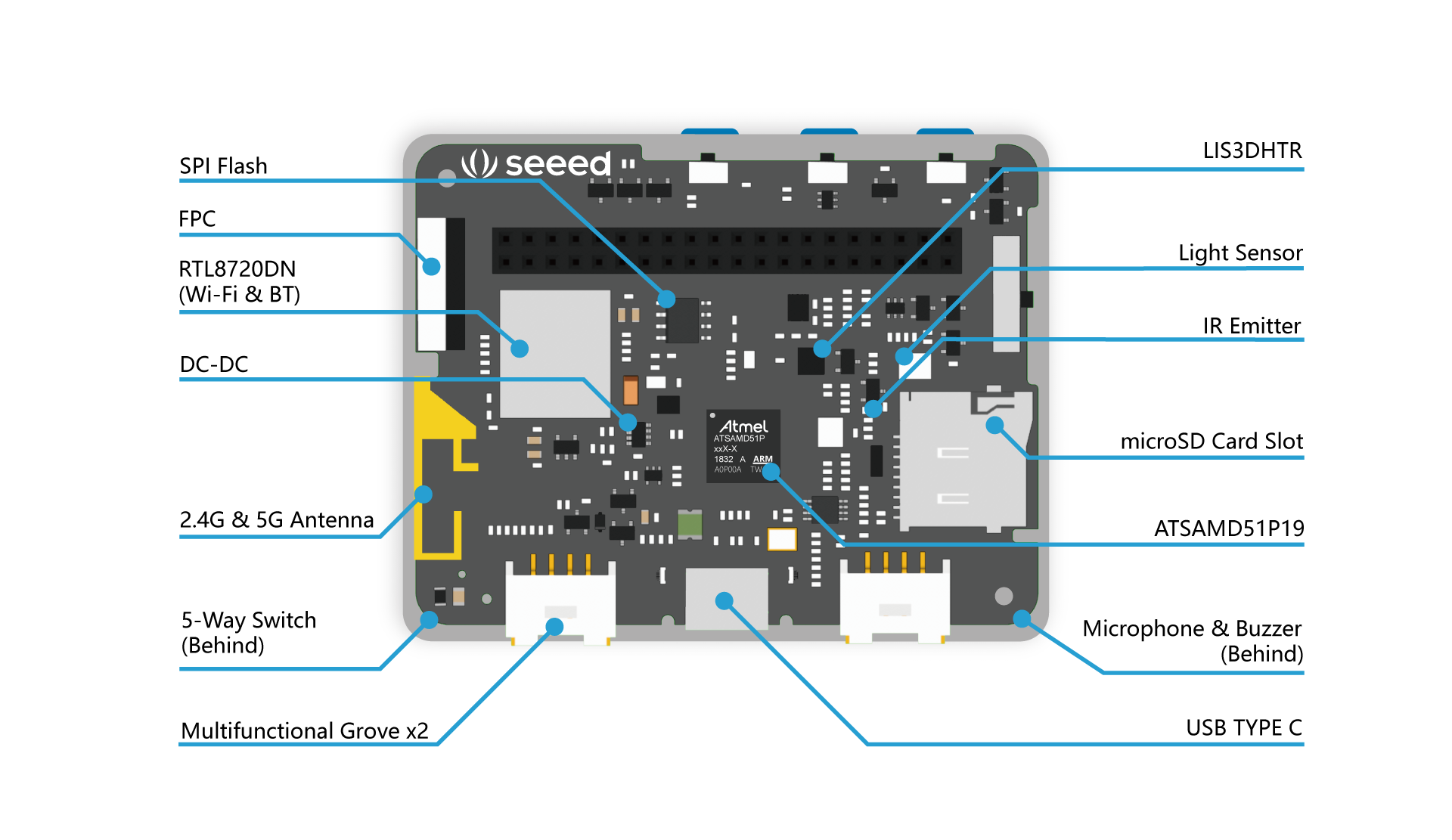

Características técnicas del Wio Terminal

Chip

Part Number

Atmel ATSAMD51P19

CPU

ARM® Cortex®-M4F

Velocidad máxima

200MHz

Memoria para programas

4 MBytes

Temperatura de trabajo

-40°C ~ 85°C (TA)

Pantalla LCD

Resolución

320×240

Tamaño

2.4″

Drive IC

ILI9341

Conectividad Wireless

Part Number

Realtek RTL8720DN

Wi-Fi

802.11 a/b/g/n 1×1, 2.4GHz & 5GHz

Bluetooth

BLE5.0

Módulos incluidos en la placa base

Acelerómetro

LIS3DHTR

Micrófono

1.0V-10V -42dB

Altavoz

≥78dB @10cm 4000Hz

Sensor de luz

400-1050nm

Emisor de Infrarrojos

940nm

Sensores

microSD Card

Máximo 16GB

GPIO

40-PIN
(Compatible con Raspberry Pi)

Grove

2 conectores multifunción

FPC

20-Pines

USB Type-C

Alimentación eléctrica y como USB-OTG para programarlo

Interfaces de entrada

mini joystick

5 posiciones

botón encendido

3 posiciones: encendido, reset y apagado

botones programables

3

Caja

Tamaño

72mm x 57mm x 12mm

Materiales

ABS+PC

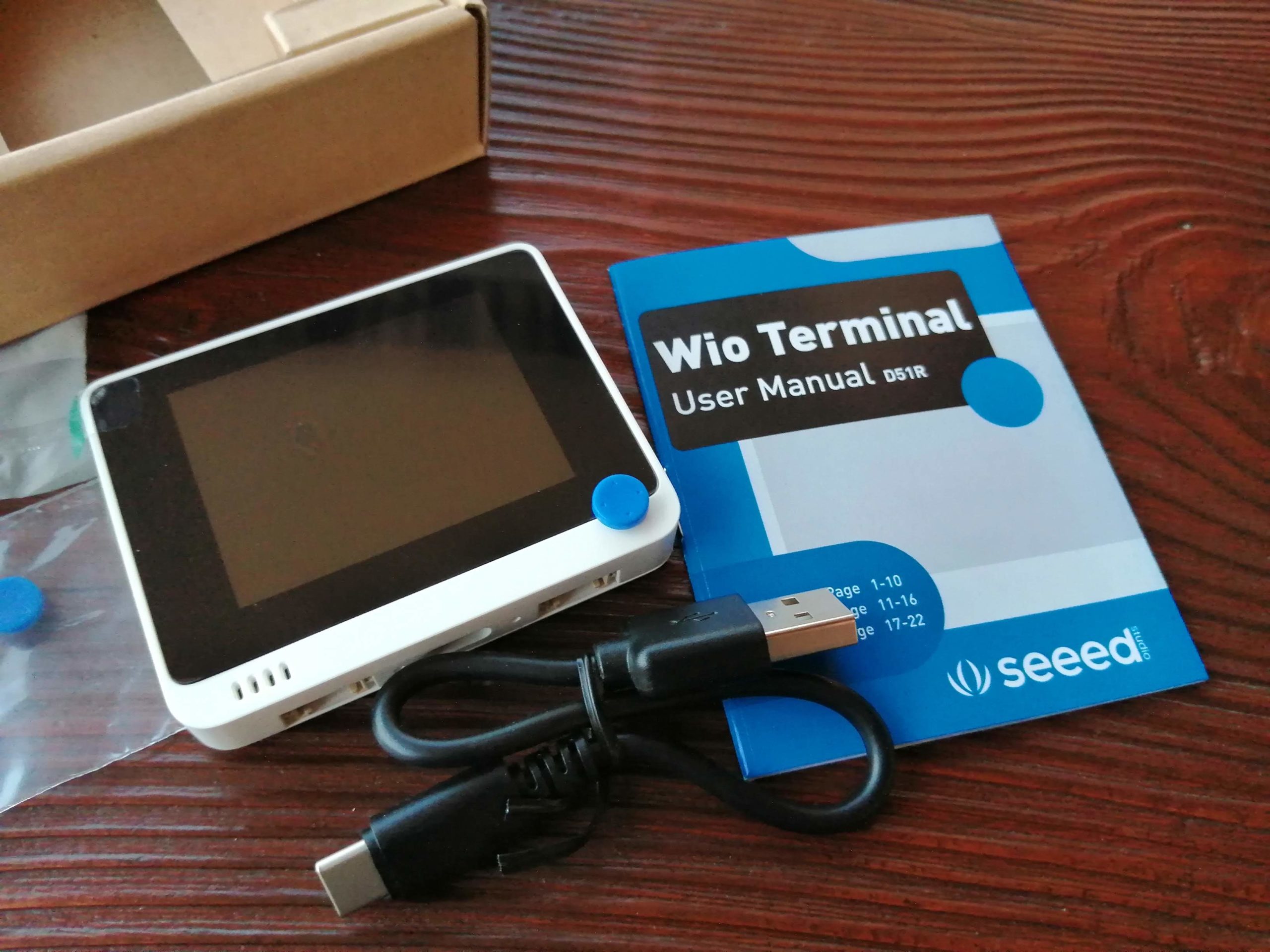

Contenido de la caja

Si compráis el Wio Terminal en la web de Seeed Studio en la caja vienen:

  • el dispositivo Wio Terminal
  • un cable USB-C corto

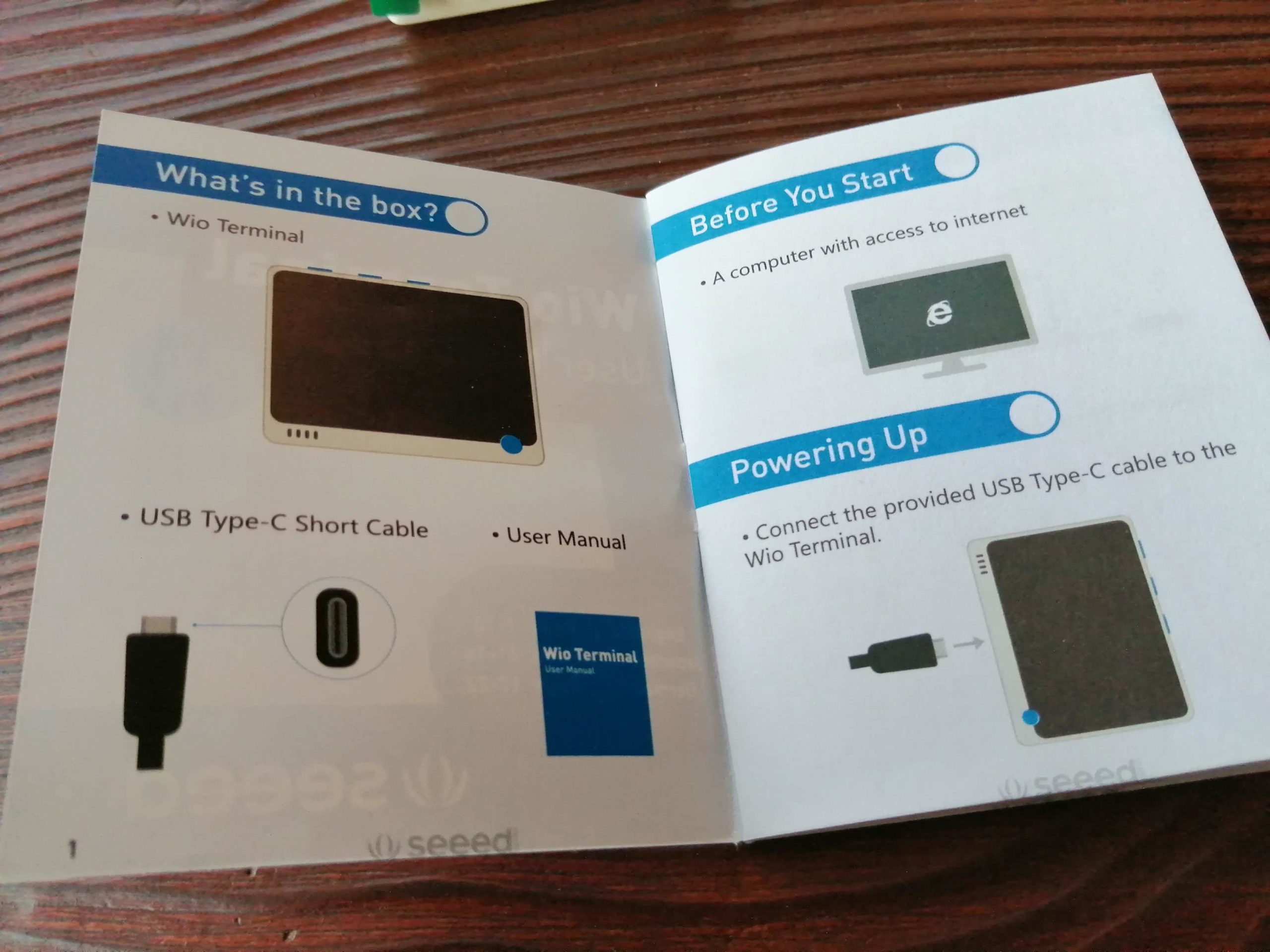

  • un manualillo de instrucciones bastante completo para empezar en inglés, alemán y chino

comprar wio terminal

Hay que tener en cuenta al comprar con ellos que no es una tienda barata china y que los envíos ni son gratis ni baratos, eso encarece las compras y hace que tenga sentido esperar a necesitar un pedido grande. Se puede pedir con envío por correos por unos 10€ o por mensajería internacional por unos 30€. Yo lo hice de esta forma para gastar el cheque regalo de 60€ que me habían dado. El paquete tardó 5 días en estos tiempos de COVID-19. El envío pasó por aduanas y no generó ningún cargo adicional, no sé si por el tamaño o por el precio declarado que es el de compra real, nada de trampas.

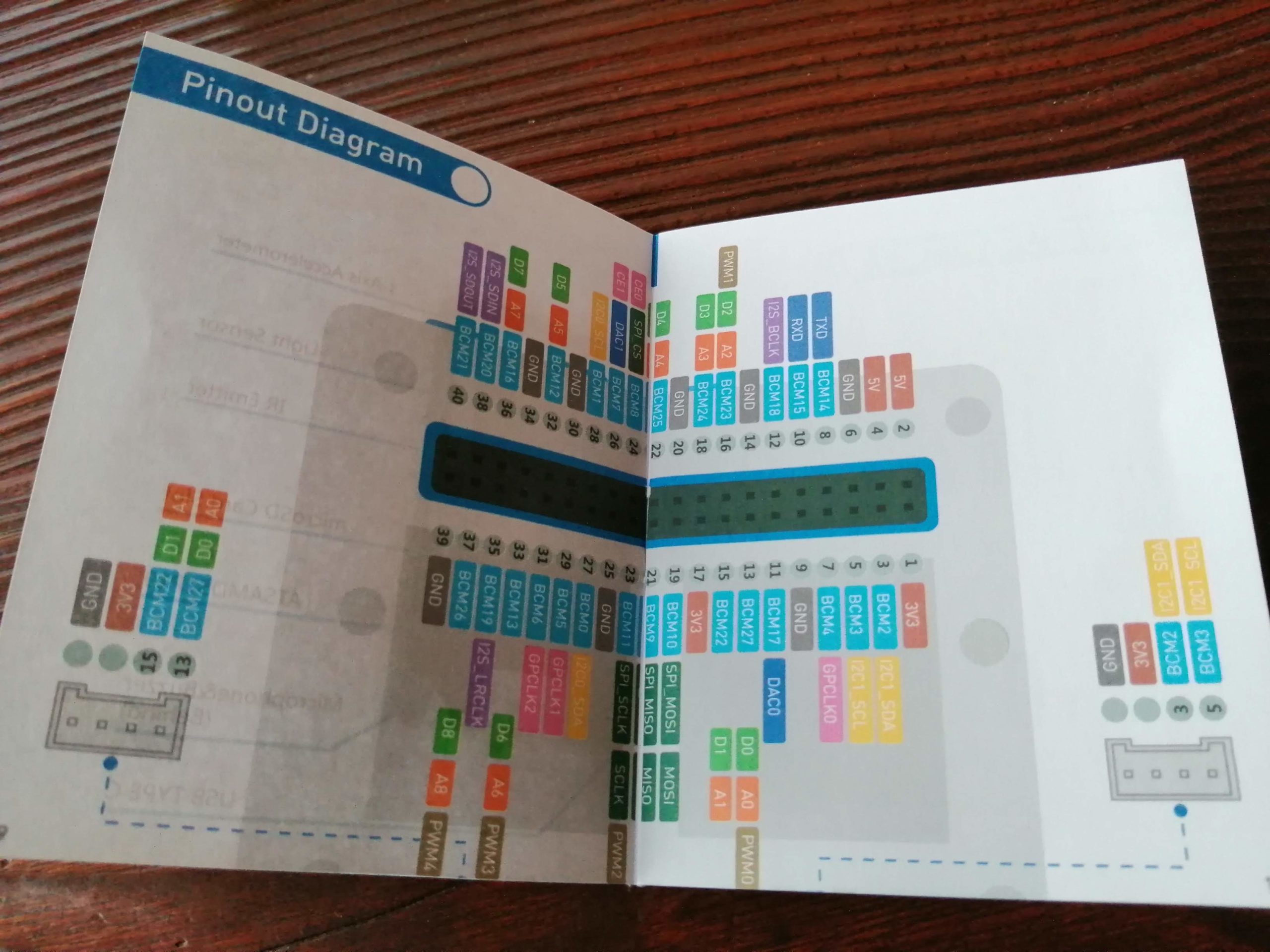

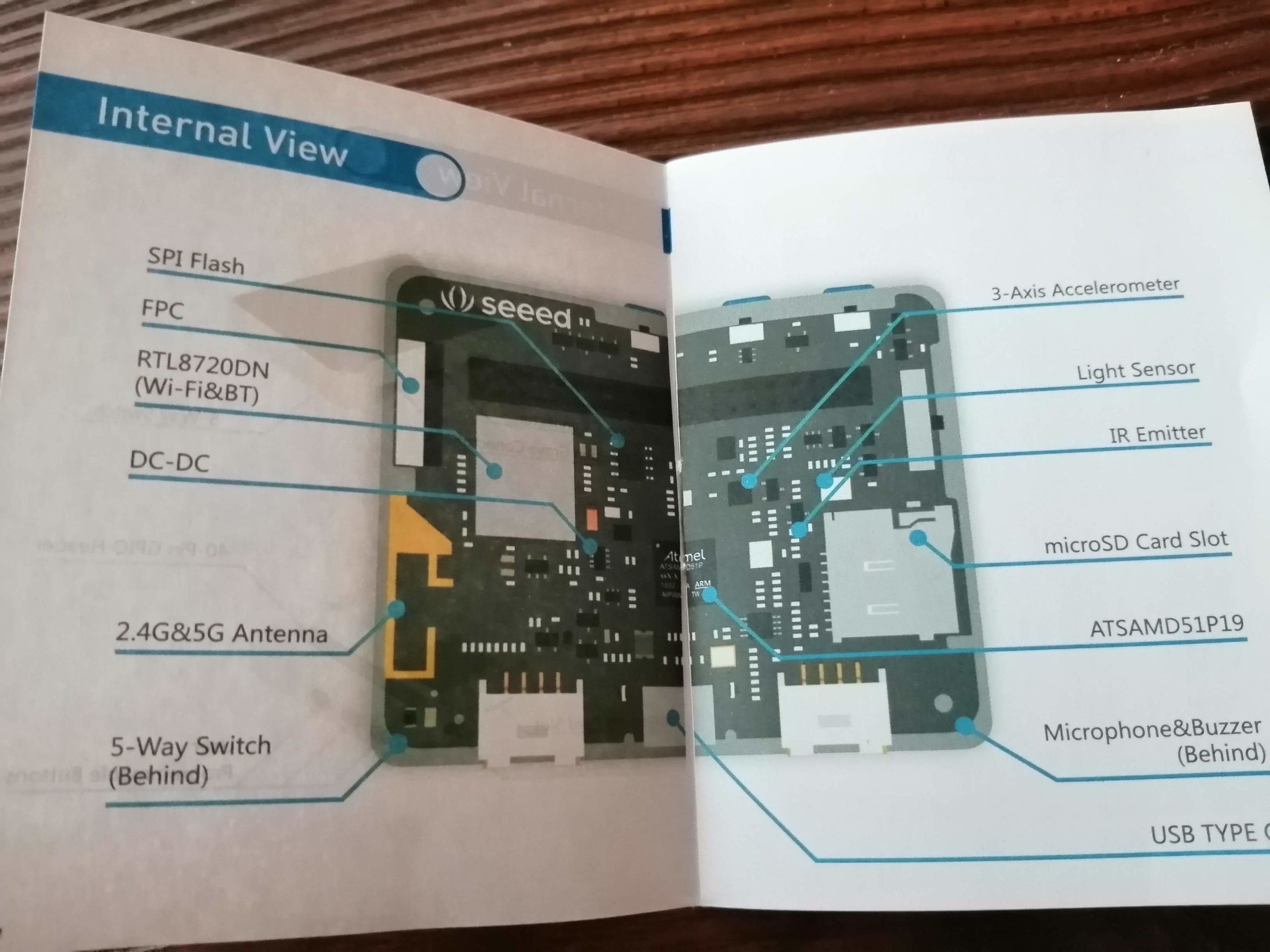

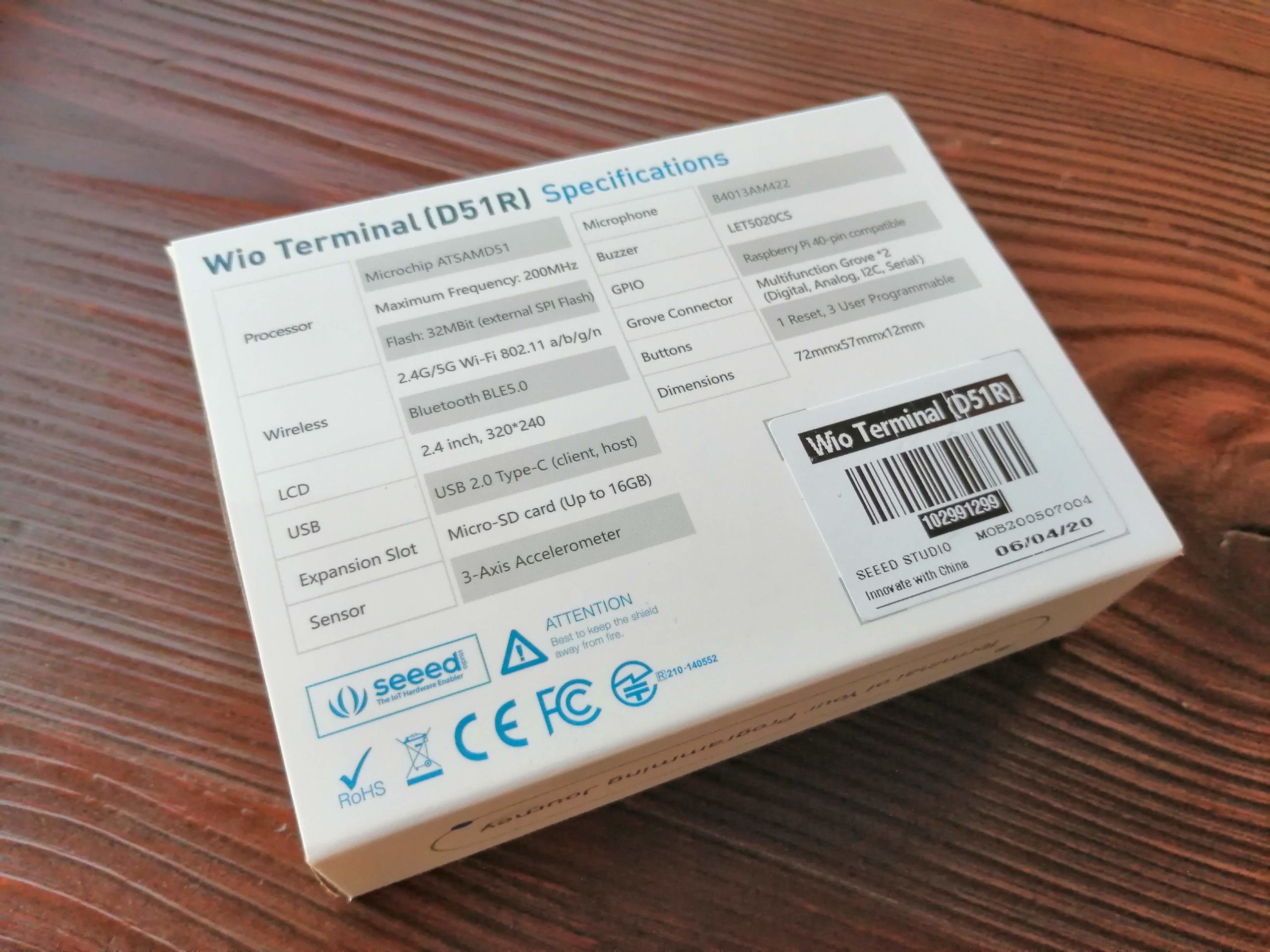

Os pongo unas fotos del contenido ya que una imagen vale más que mil palabras.

También te puede interesar ►   Hub USB de 7 puertos para la Raspberry

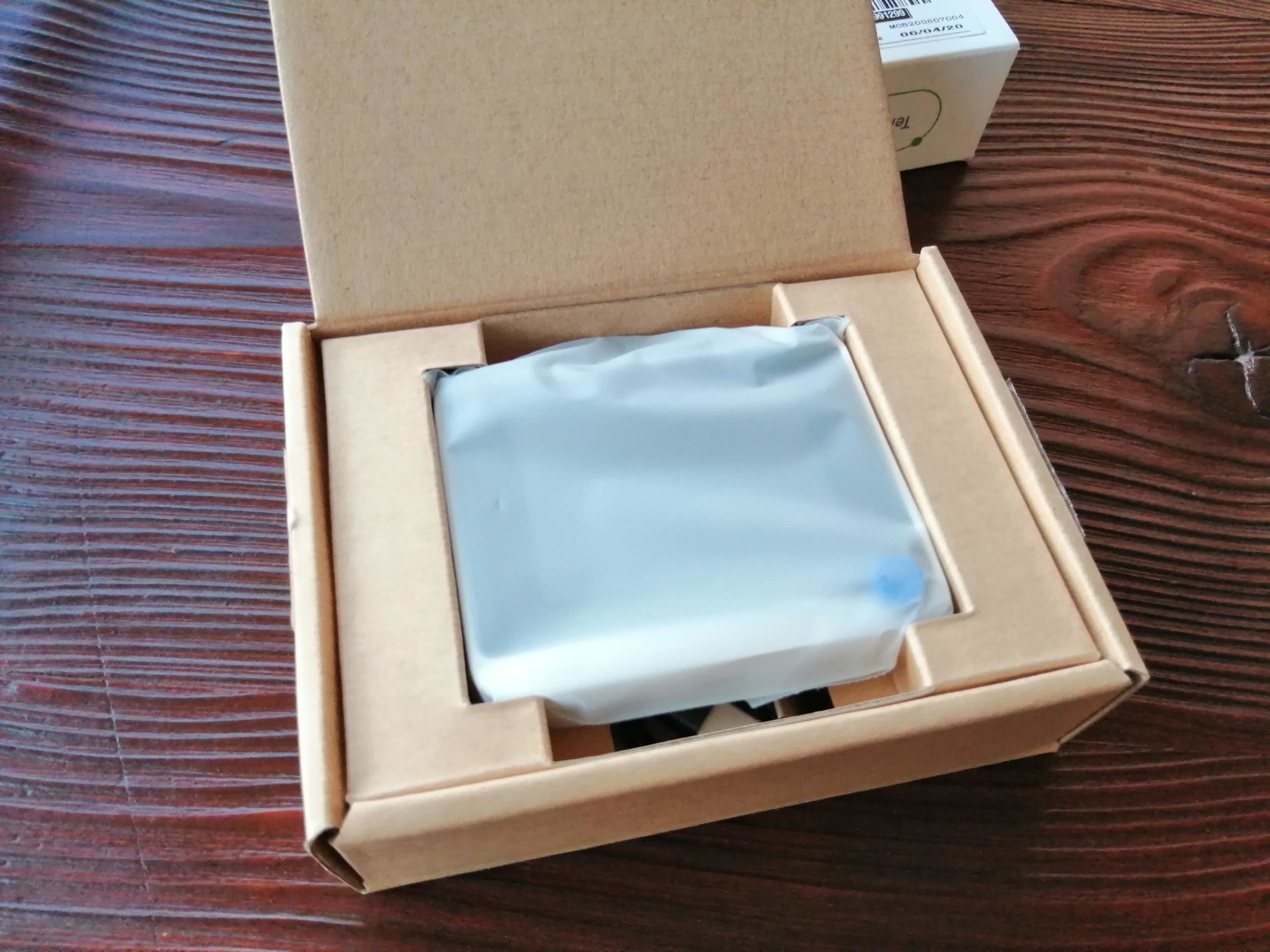

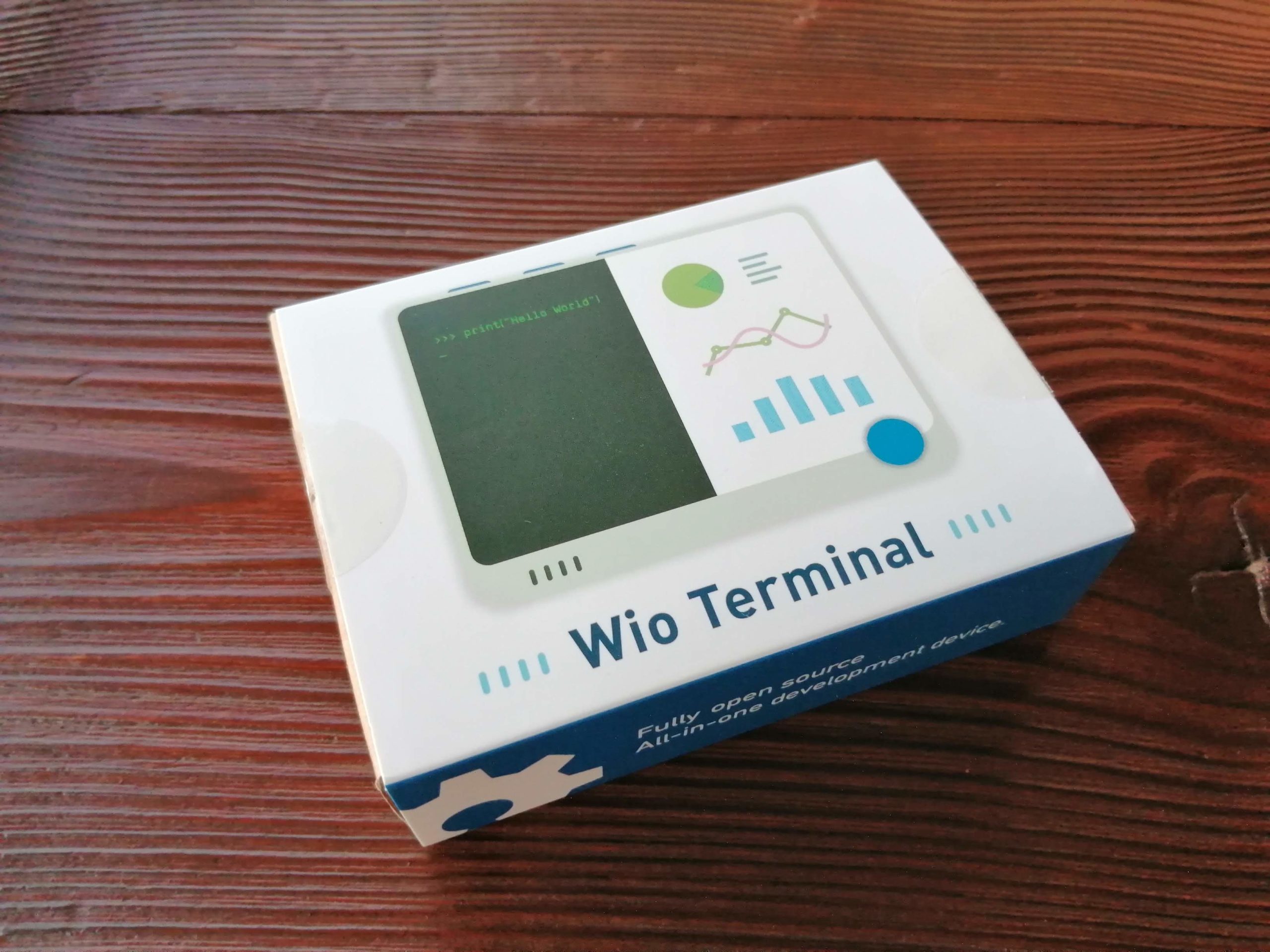

Desempaquetado del Wio Terminal

Programando en Wio Terminal con ArduPy

Al ser un dispositivo de tipo Arduino la forma de programarlo será parecida a la de otros dispositivos tipo microcontrolador:

Los pasos para un primer programa con ArduPy serían los siguientes:

PASO.1 Entrando en el modo de cargador de arranque

Conecta Wio Terminal a la Raspberry Pi mediante el cable USB-C. Entre en el modo de cargador de arranque dándole al botón de reset una vez más o menos rápido.

Debería aparecer una unidad USB llamada Arduino en el escritorio. Entremos en la unidad USB Arduino.

PASO.2 Descargar el Firmware de ArduPy UF2

Descargue el firmware de ArduPy en forma de archivos UF2 para Wio Terminal.

PASO.3 Flashear el firmware de ArduPy al dispositivo

Una vez descargado el firmware. Arrastre los archivos .UF2 a la unidad USB de ARDUINO. Ahora, tu placa desaparecerá del escritorio. ¡Reinicia la placa y habrá cargado el firmware de ArduPy en ella!

PASO.4 Hacer parpadear el LED incluido en el dispositivo

Ahora, habrá una unidad USB llamada ARDUPY en vez de ARDUINO que aparecerá en tu escritorio. Abre el ARDUPY y verás que hay un archivo main.py. Abre el main.py con tu editor favorito para programar Visual Studio Code, Geany, Thonny, etc. Copia el siguiente código y guarda el archivo main.py con los cambios

from machine import Pin, Map
import time

LED = Pin(Map.LED_BUILTIN, Pin.OUT)

while True:
    LED.on()
    time.sleep(1)
    LED.off()
    time.sleep(1)

¡Ahora deberías ver que el LED incorporado de tu dispositivo empieza a parpadear!

Galería de fotos del Wio Terminal

Raspberry Pi y Wio Terminal

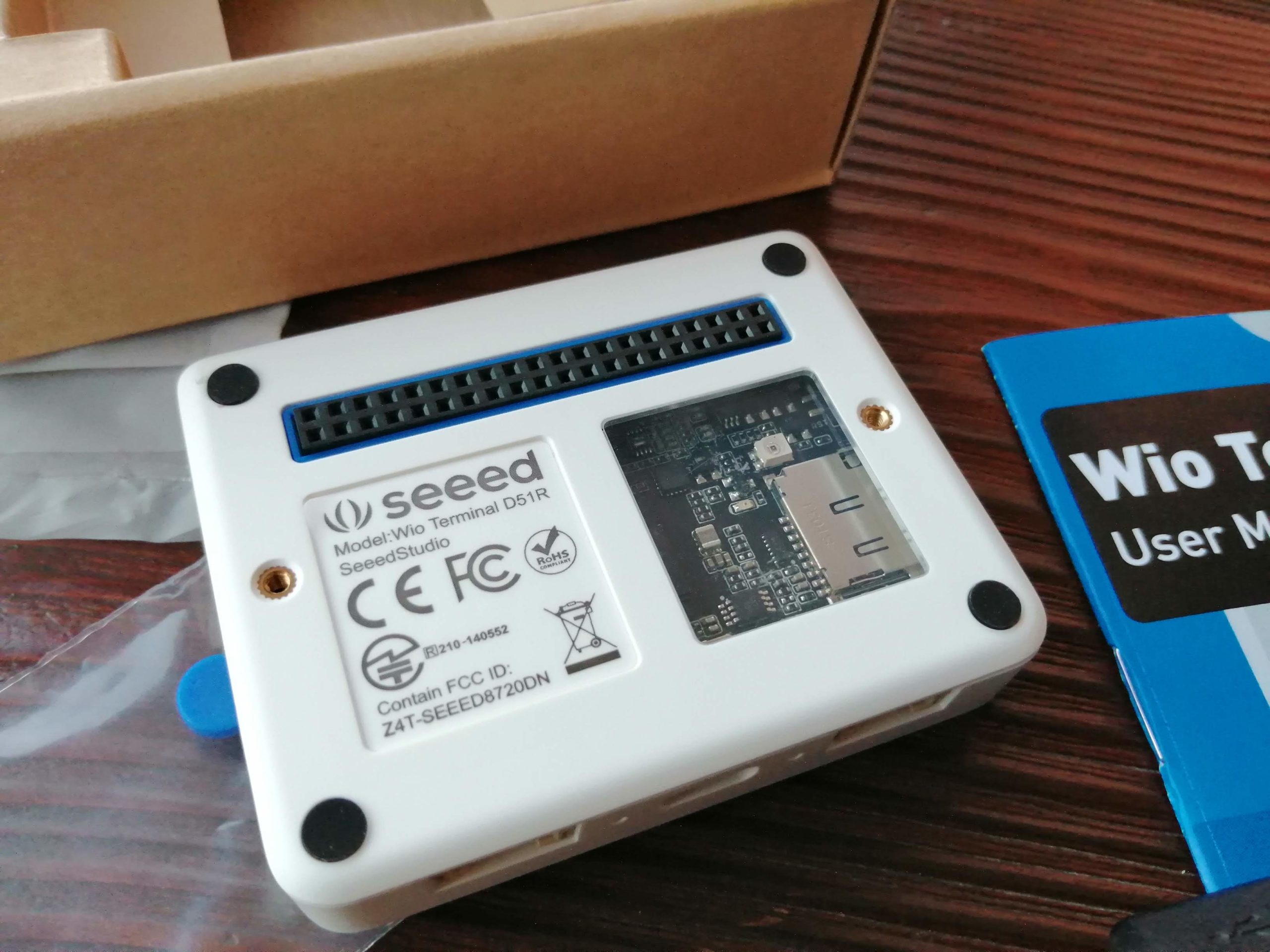

El Wio Terminal tiene un puerto GPIO que es físicamente y electrónicamente compatible con la Raspberry Pi. Varias de las opciones para usarlo son como monitor de baja resolución (320×240 píxeles) compatible con Raspberry Pi OS o como panel de información para saber información interna de la Raspberry Pi que esté en modo servidor. Os pongo unas fotos para que veáis tamaño y formato del conector.

Yo no puede probar esta opción ya que la caja choca con 4 pines adicionales que tiene la Raspberry Pi 4 y haría falta un alzador como el que suelen traer las pantallas LCD.

Opinión y recomendaciones

Como conclusión final me sumo a la opinión de biblioman09 en su vídeo del M5Stack un dispositivo muy parecido a este. El opina que estos cacharros son el fin de Arduino clásico. Y la verdad es que resulta muy cómodo tener un microcontrolador en su caja plástica, con sus sensores básicos y con conectividad Wi-Fi y Bluetooth. Por unos 30€ tienes un kit completo para empezar a experimentar con la programación de dispositivos IoT y que además vas a poder ampliar fácilmente.

Si estáis pensando en probar algo más que la Raspberry Pi a la hora de controlar sensores, hacer algo de domótica o de IoT creo que es una buena compra.

Yo solo he echado en falta que llevase batería integrada. Actualmente hay un módulo compatible pero van a actualizarlo por problemas de consumo, así que no me lo compré.

También te puede interesar ►   Raspberry Pi A+ 512MB

comprar wio terminal
